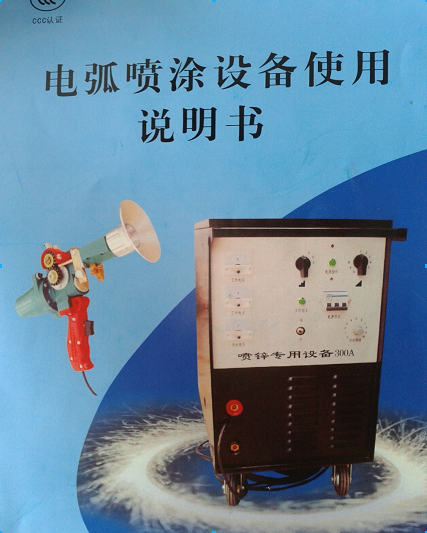

镀锌管在线喷漆专用设备电源
▷主要技术参数
▷原理及结构
2.1结构概述
设备将主电源整流器控制部分组合在一轻便的箱内,前面板上有一电源开关、电压调档开关、电源调节电位器、一个电源指示灯、一个电流表、一个焊接工作电压表、后面板有电源进线夹座。
2.2原理概述
主变压器初级有7个抽头接至万能转换开关通过粗、细档的不平衡调节,可得到30档不同的电压来满足喷漆的需要。次级由整流桥组成。
▷设备的电气
3.1电弧喷漆电源与配套设备的连接电源
3.2电弧喷漆电源工作原理
风扇
▷使用方法和注意事项
4.1打开空气开关电源指示灯亮;
4.2选择喷漆电压,将面板上的纽子开关拔到“开”上,喷漆电压表上就有电压指示,通过面板上粗(粗档1.2.3)细档位调节到所需位置。
4.3送丝电压调节(有两种方法)
4.3.1将喷漆电压调好后可调节送丝电位器大小来调节送丝电压以满足所需要。通常调至10-20V之间即可。
4.3.2也可将面板上纽子开关拔至“关”上,喷锌电压表就无读数,也可调节面板上的电位器调节送丝电压大小。
4.3.3将所要喷的线材送入导丝轮,对准槽并以一定压力压紧(软金属线材压紧不动即可)。当喷漆时,面板上纽子开关打在“开”上,工作指示灯亮,2个装换开关将喷漆电压调至所需值,喷漆上开光打开,喷枪送丝,开始喷漆;喷枪上开关关上,喷枪停止送丝,喷漆停止。喷漆用的金属线材要求清洁,表面无油、灰尘及氧化物。
▷设备保养剂注意事项
5.1设备应该放置在温差较小、尘埃矫少、地坪平整及干燥通风的位置,防止日晒雨淋。
5.2使用环境要求在-10到+40摄氏度之间。
5.3严禁在喷漆时进行电压换挡。直流输出端及电缆接头应固定牢,不能有松动。
5.4在喷漆作业,尤其是大电流输出时会出现10%左右的电压下降幅度,这是正常现象,并非本机内有故障。
5.5设备接地、电源进线及电缆绝缘应保持良好。
5.6发现故障应及时排除,不得改动机内的控制和保护电路。
5.7打开总电源开关,风扇应正常运转。如不转,应切断电源开关,否则将烧坏整流二极管。
5.8喷漆作业注意风向,使设备与人处于上风口。
5.9检修喷枪或设定送丝电压时,请将纽子开关拔在“关”上。
5.10喷枪每次装死后应检查喷嘴口,两根金属丝如相交不好,则对起弧不利。
5.11喷漆中两根金属丝在喷枪后面绝不能相碰。
5.12定期清扫,用刷子和干燥的压缩空气清除电源箱内各部件上的积尘,如环境恶劣,应缩短清扫周期。
5.13检修设备需请合格的电气人员,检修请切断电源。

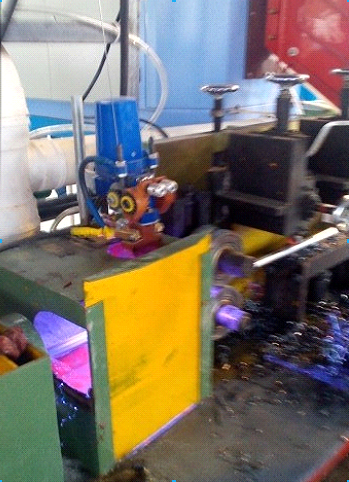

江苏京生软管有限公司现场图

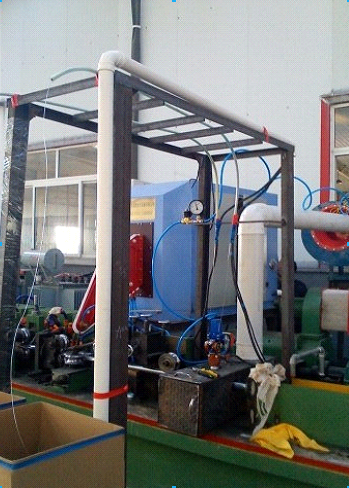

江苏省防水布有限公司现场图

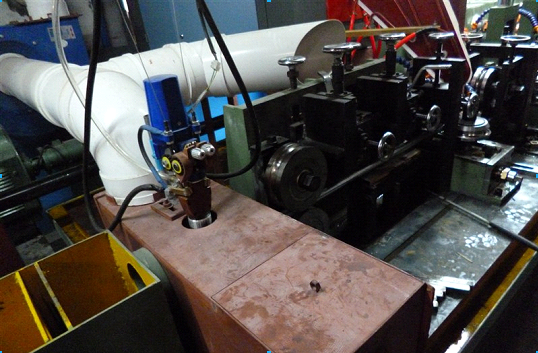

广州沈氏管业有限公司现场图
