备卷装置的型式

为了保证向开卷机供料，准备机组前一般配有备卷装置。备卷装置要能迅速而有效地将已准备好的钢卷装到准备机组的开卷机上。小型焊管机组的备卷装置比较简单，随着钢卷尺寸和重量的增加，备卷装置就变得比较复杂了。

备卷装置的型式基本上分分为三种：沿机组作业线方向运输钢卷，垂直于机组作业线方向运输钢卷和综合性备卷装置。

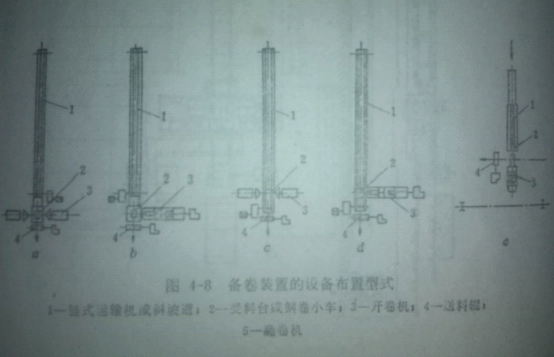

图4-8a所示的备卷装置是用吊车，悬臂吊或电动小车将钢卷放到链式运输机或斜坡辊道1上，此后钢卷根据需要依次滚到受料台2上，受料台的升降台交钢卷提升到开卷机3的两个分开的锥头中间，然后开卷机兜售头互相接近支撑钢卷，再转动钢卷使其前端处于便 于开头的位置，经直头后，带钢前端送入随后的送料辊或矫直机。
